Другие ограждающие конструкции

1. Кровля

1.1. Вариант сборки на основе кровельных сэндвич-панелей (системы «Венталл»)

Кровля зданий металлическая, скатная, утепленная.

Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трехслойных кровельных сэндвич-панелей (системы «Венталл») с сердечником из конструкционной минеральной базальтовой ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстерлак) листовая сталь.

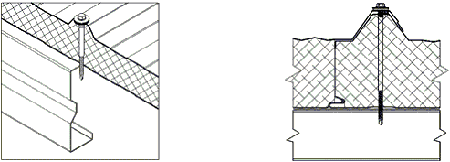

Крепление кровельных панелей к прогонам кровли осуществляется при помощи самонарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя обшивка панели крепится внахлест по гофру (см. рис. 1).

Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листогибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов.

Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную марку (маркировку).

1.2. Полистовой вариант сборки

Кровля здания металлическая, скатная, утепленная.

Наружная обшивка выполняется из профилированного стального листа ВН-45 с высотой гофра 45 мм, внутренняя обшивка выполняется из профилированного стального листа ВС-18 с высотой гофра 18 мм. Профлист изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

Для обеспечения теплоизоляции покрытия кровли использован минераловатный утеплитель типа «Isover», с фольгированной пленкой для обеспечения пароизоляции утеплителя. Под наружным профилированным листом дополнительно укладывается гидроизоляционная пленка.

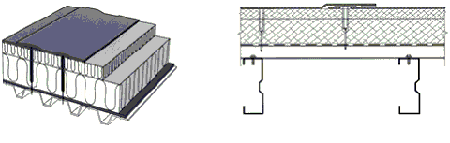

Закрепление производится самонарезными винтами с резиновой герметизирующей шайбой (см. рис. 2).

Система кровельного покрытия помимо вышеприведенных элементов комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов.

Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную марку (маркировку).

1.3. Мембранная

Кровля здания плоская, утепленная.

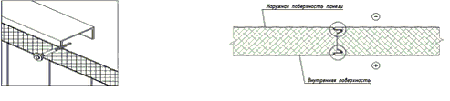

Организовывается посредством укладки на прогоны кровли «пирога» состоящего из: оцинкованного и окрашенного (грунт, окрасочное покрытие полиэстерлак) профлиста (нижний слой), пароизолирующего материала (второй слой), жесткого минераловатного утеплителя (третий слой), жесткого минераловатного утеплителя высокой плотности (четвертый слой) и гидроизолирующего слоя (ПВХ мембрана — типа ПРОТАН) (см. рис. 3).

Также кровля комплектуется специальным крепежом и необходимыми доборными элементами (нащельниками).

Все элементы ограждения кровли поставляются упакованными.

1.4. Неутепленный вариант сборки

Кровля здания металлическая, скатная, неутепленная.

Наружная обшивка выполняется из профилированного стального листа ВН-45 с высотой гофра 45 мм. Профлист изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

Покрытие кровли здания организуется следующим образом. По металлическим прогонам кровли укладывается профлист ВН-45. Закрепление профлиста производится самонарезными винтами с резиновой герметизирующей шайбой.

Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов.

Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную марку (маркировку).

1.5. Полистовой вариант сборки (без внутренней обшивки профлистом)

Кровля здания металлическая, скатная, утепленная.

Наружная обшивка выполняется из профилированного стального листа ВН-45 с высотой гофра 45 мм. Профлист изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

Для обеспечения теплоизоляции покрытия кровли использован минераловатный утеплитель типа «Isover», с фольгированной пленкой.

Закрепление производится самонарезными винтами с резиновой герметизирующей шайбой (см. рис. 4).

Система кровельного покрытия помимо вышеприведенных элементов комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов.

Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную марку (маркировку).

2. Водосливная система

2.1. Организованная наружная (для полистовой и панельной кровли)

Наружная водосливная система состоит из водоприемных желобов, водосточных труб и элементов их крепления (кронштейны, самонарезающие винты).

2.2. Организованная внутренняя (для полистовой и панельной кровли)

Внутренняя водосливная система состоит из водоприемных коробов с патрубками и элементов их крепления (кронштейны, самонарезающие винты).

2.3. Организованная внутренняя (для мембранной кровли)

Внутренняя водосливная система состоит из водоотводных воронок.

3. Стены

3.1. Сборка на основе стеновых сэндвич-панелей (ситемы «Венталл»)

Стены здания выполнены из трехслойных структурных стеновых сэндвич-панелей (ситемы «Венталл») с сердечником из конструкционной минеральной базальтовой ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстерлак) листовая сталь.

Соединение панелей к металлическим прогонам стен обеспечивается самонарезающими винтами.

Ограждающие конструкции стен, включают в себя также угловые нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания, элементы обрамления воротных и оконных проемов.

Все элементы ограждения стен поставляются упакованными, крепеж в ящиках.

3.2. Полистовой вариант сборки

Стены здания выполнены в варианте «сэндвич», организуемым в процессе возведения здания, с минераловатным утеплителем типа («Isover») с фольгированной пленкой. Наружная и внутренняя обшивка стен выполнены из профилированного листа ВС-18. Материал обшивок изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

В варианте полистовой сборки соединение профлиста происходит через самонарезающие винты к металлическим прогонам стен (см. рис. 6).

Все элементы ограждения стен поставляются упакованными, крепеж в ящиках.

3.3. Неутепленный вариант сборки

Стены здания выполнены из профилированного листа ВС-18. Материал обшивки изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

Соединение профлиста происходит через самонарезающие винты к металлическим прогонам стен.

Ограждающие конструкции стен, включают в себя также угловые нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания, элементы обрамления воротных и оконных проемов.

Все элементы ограждения стен поставляются упакованными, крепеж в ящиках.

3.4. Полистовая сборка (без внутренней обшивки профлистом)

Стены здания выполнены из профилированного листа ВС-18. Материал обшивки изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.

Для обеспечения теплоизоляции покрытия стен использован минераловатный утеплитель типа «Isover», с фольгированной пленкой.

В варианте полистовой сборки соединение профлиста происходит через самонарезающие винты к металлическим прогонам стен (см. рис. 7).

Ограждающие конструкции стен, включают в себя также угловые нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания, элементы обрамления воротных и оконных проемов.

Все элементы ограждения стен поставляются упакованными, крепеж в ящиках.

4. Окна

Переплет на основе ПВХ профиля немецкой фирмы КВЕ, с многокамерным стеклопакетом (стекло обычное), цвет профиля — белый.

Переплет на основе алюминиевого профиля, с многокамерным стеклопакетом (стекло обычное), цвет профиля — белый.

5. Междуэтажное перекрытие

Междуэтажное перекрытие на отметках «+» м, «+» м и «+» м будет выполнено из колонн и поперечных балок (сетка колонн х м). Полезная нагрузка на перекрытие — кг/м2.

Предполагается, что покрытие будет выполнено из:

• пустотелых железобетонных плит (плиты в комплект поставки не входят);
• монолитного железобетона по несъемной опалубке из профлиста (бетон и арматура в комплект поставки не входят).

6. Перегородки

6.1. Панели

Перегородки здания выполнены из трехслойных структурных панелей (система «Венталл-С3mm») с сердечником из конструкционной минеральной базальтовой ваты. Наружная и внутренняя обшивка панелей — оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстерлак) листовая сталь.

6.2. Профлист

Перегородки выполнены из профилированного листа ВС-18. Материал перегородок изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.
